怎么設置自力式壓力調節閥的壓差值

自力式差壓調節閥是一種不需要外加能源而能自動調節一種或兩種介質差壓，使差壓保持在穩定值，可應用于變流量熱網系統中，也可運用在工業爐氣體燃燒系統內，用于控制甲、乙兩種燃料混和比流量調整，達到理想的燃燒條件，節約燃料及投資，也可作為煤氣、天然氣、液化石油氣、氨氣、氮?dú)狻⒀鯕獾雀黝惞I(yè)氣體的減壓、微壓、差壓的調節系統中。

自力式壓差調節閥的控制壓差是能夠調節的。其設定值直接關系壓差調節閥在系統內運用的成功與否。如果自力式壓差調節閥的設定值低于要求值，則無法滿意控制環路流量的要求，如果控制壓差設定得過大，又會導致系統資源和能量的浪費，有些還可能引起系統震蕩，因此控制壓差一定要認真計算確定，遞交給閥門安裝人員自力式壓力調節閥自力式溫度調節閥。

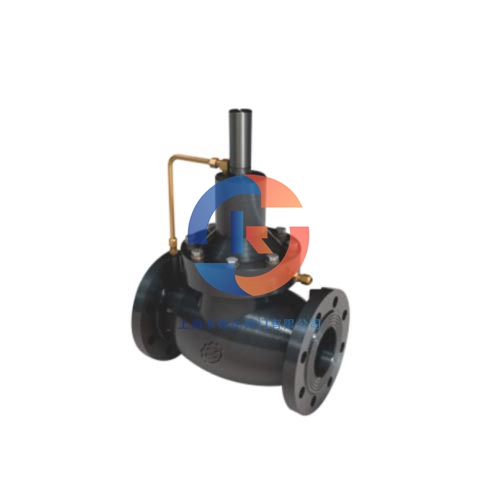

自力式壓力調節閥

當實用壓差較大時，可以根據經濟比摩阻法進行水力計算，進而確定控制部分阻力損失，再乘以1.05～1.10的指數，并由此值作為控制壓差值。

當自力式壓差調節閥串連電動二通閥設定時，應按閘閥流通能力C挑選電動二通閥，C值可由（1）式計算。

計算C值時，△P＝0.5～0.7(Pg－Ph)(pa)[4]，Pg、Ph（pa）

各自戒指路的供回水壓差；

w(m3/h)指通過尾端的大回水流量

ρs(g/cm3)指水密度。

假設所選電動閥的流通能力為C1，再應用公式（1），反算出△P值即為所需確定的控制壓差值。
