橡膠膨脹節安裝說明安裝步驟

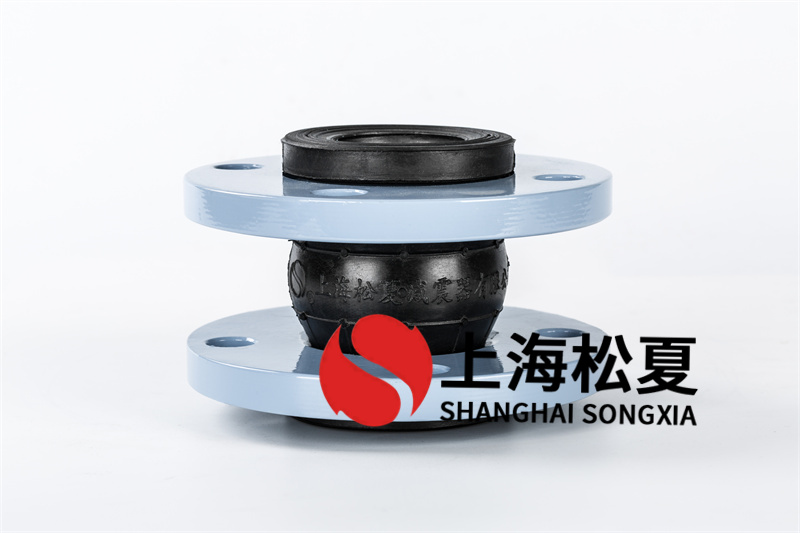

橡膠膨脹節又稱橡膠膨脹節、柔性橡膠膨脹節、撓性橡膠膨脹節等。 產品主要由內外膠層、簾線層和鋼絲圈組成的管狀橡膠件橡膠膨脹節，結合金屬法蘭松動套筒經過高溫高壓硫化成型。廣泛應用于消防、化工、泵閥等管道系統中，起到抗震降噪的作用橡膠膨脹節，吸收管道運行過程中產生的位移。



使用范圍



橡膠膨脹節因其綜合性能好，特別適用于泵閥、振動大的管道、冷熱變化頻繁的管道的連接。常用于海水、淡水、冷熱水、飲用水、生活污水、潤滑油、成品油、空氣、蒸汽、顆粒粉末領域。



安裝步驟



1、安裝前應將法蘭垂直焊接（注意：法蘭水線朝外，法蘭之間預留橡膠膨脹節的安裝距離）。



2、用緊固件將橡膠膨脹節兩端法蘭與管端法蘭連接。



3、 安裝后，對橡膠膨脹節進行水壓測試。試水稱重后，按步驟2再次擰緊連接螺栓，防止局部滲漏。



預防措施



1、 橡膠膨脹節安裝長度以球體兩端橡膠密封面外側計算，產品不分流向；



2、 各部位連接螺栓未擰緊時，禁止進行水壓試驗；



3、 水壓試驗和運行階段禁止打開橡膠膨脹節和管道連接螺栓；



4、禁止在超出橡膠膨脹節自然長度的距離進行預張緊安裝。



5、 管道必須有固定支架或固定支架，固定支架的受力必須大于軸向力。立式安裝和架空安裝時，產品兩端必須安裝相應的固定支架和承力支架，防止工作壓力脫落。
